IDC機房綜合布線的構成 |
| 2022/11/07 |
 |

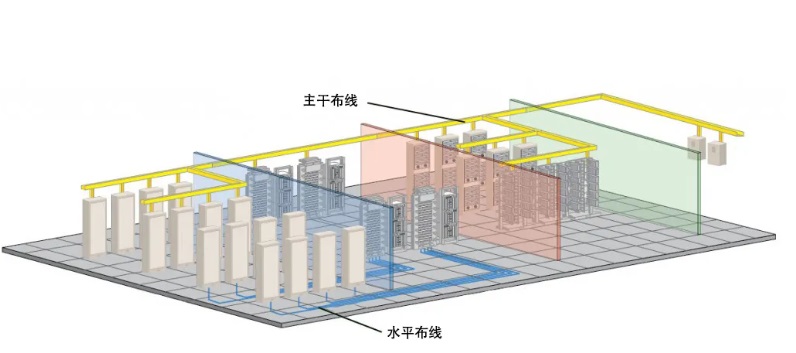

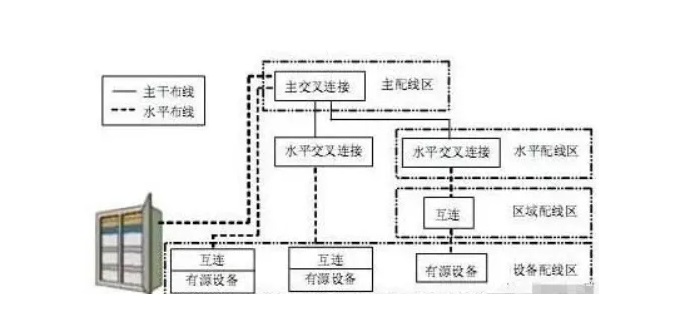

IDC是互聯網數據中心的簡稱，其英文全稱為lnternet Data Center。IDC機房的布線對于數據中心的正常運行有著非常重要的影響，布線的好壞直接影響著機房數據傳輸?shù)目煽啃?、網絡維護的難易程度、空調系統的送回風是否通暢和機房空間美觀等。 IDC機房綜合布線的構成部分主要有主配線區、水平配線區、區域配線區和設備配線區。 一、主配線區 主配線區簡稱MDA，包括大量的主跳線及核心交換設備，主配線區(MDA)主要放置路由器、局域網/存儲區域網交換機、專用小交換機、多路復用器等核心層設備，可以說是整個數據中心結構化布線系統的中心分布點。

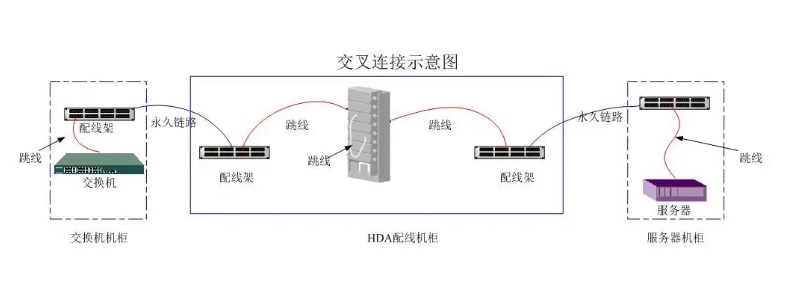

一個主配線區在為某一地區一個或多個數據中心提供數據服務和支持的同時也可以為其他地區的多個數據中心提供服務與支持，除此還可以為辦公區域、操作中心以及其它一些外部支持區域均可提供服務和支持。 二、水平配線區 水平配線區簡稱HDA，主要放置放置局域網/存儲區域網交換機等匯聚層設備。配線區中典型地安裝了與設備配線區域設備相連的SAN、LAN及KVM交換機，HDA是水平交叉連接區，分配到設備區的線纜，可以是一個或多個，當然這要取決于IDC機房的規模。
水平配線區主要包括水平跳線，在一個數據中心可在各個樓層設置計算機機房，水平配線區在每層也至少設置一個，但當設備與水平配線區距離較遠時，可通過設置多個水平配線區來實現目的。 三、區域配線區 設備配線區簡稱EDA，主要放置局域網/存儲區域網交換機、服務器等接入層設備。是在水平布線系統所包含的一個可選擇對接點，在機房設計中，設備終端通常采用機柜或機架，可以經常性的移動變化區域，連接多個相鄰設備的區域插座，實現水平配線區與終端設備配置靈活性要求。 這是為那些無法安裝跳線盤的網絡設備機柜安排的網線配線區，如主機架和服務器等。
四、設備配線區 設備配線區簡稱ZDA，是接入集中點或臨時接入點所在地，指分配給終端設備安裝的空間，所包含內容比較廣泛，其中包括計算機系統、通信設備、交換機和刀片服務器以及其它外圍設備等等，設備配線區的區域配線區中一般固定在機架連接硬件或機柜上。
從機房的可靠性、安全性、穩定性、美觀等方面出發，IDC機房綜合布線應當合理安排，在具備其功能正常的同時也要考慮整個機房的整潔、干凈、美觀。
來源于：斯特紐jnkfp.cn
